ll modulo PLC consente di progettare utilizzando tutte le modalità con le quali si rappresenta il PLC, con sinottico, layout, elenchi ingressi uscite e schema raggruppato o distribuito.
È adatto in tutte quelle situazioni nelle quali l’impiego dei PLC è rilevante ed è richiesta una progettazione completa, veloce e automatica.

Con il modulo è fornito l’archivio dei PLC più diffusi sul mercato, personalizzabile dall’utente e aggiornato periodicamente da BetaCAD.

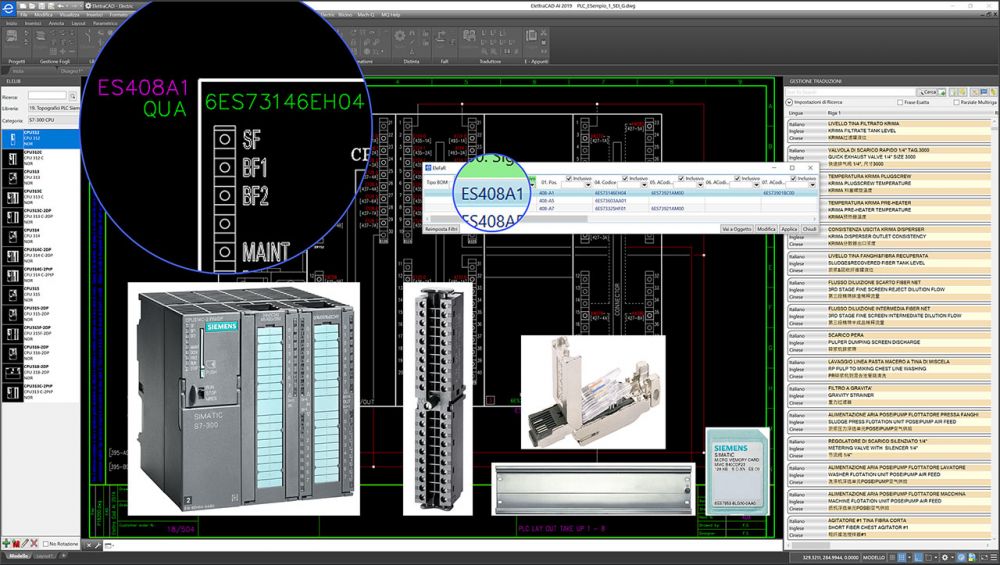

Il PLC Manager semplifica e velocizza la composizione, con il drag and drop degli elementi ricercati e selezionati dall’archivio.

Composto il PLC con i suoi moduli l’inserimento nel progetto avviene trascinando i singoli elementi o l’assieme e naturalmente le dimensioni del cartiglio determinano automaticamente, quando richiesto, il proseguimento del PLC nel foglio successivo.

Analogamente viene realizzato, per parti o con un unico trascinamento, anche il Layout, ovviamente con i relativi blocchi già scalati e pronti per la siglatura automatica, coerente con il sinottico.

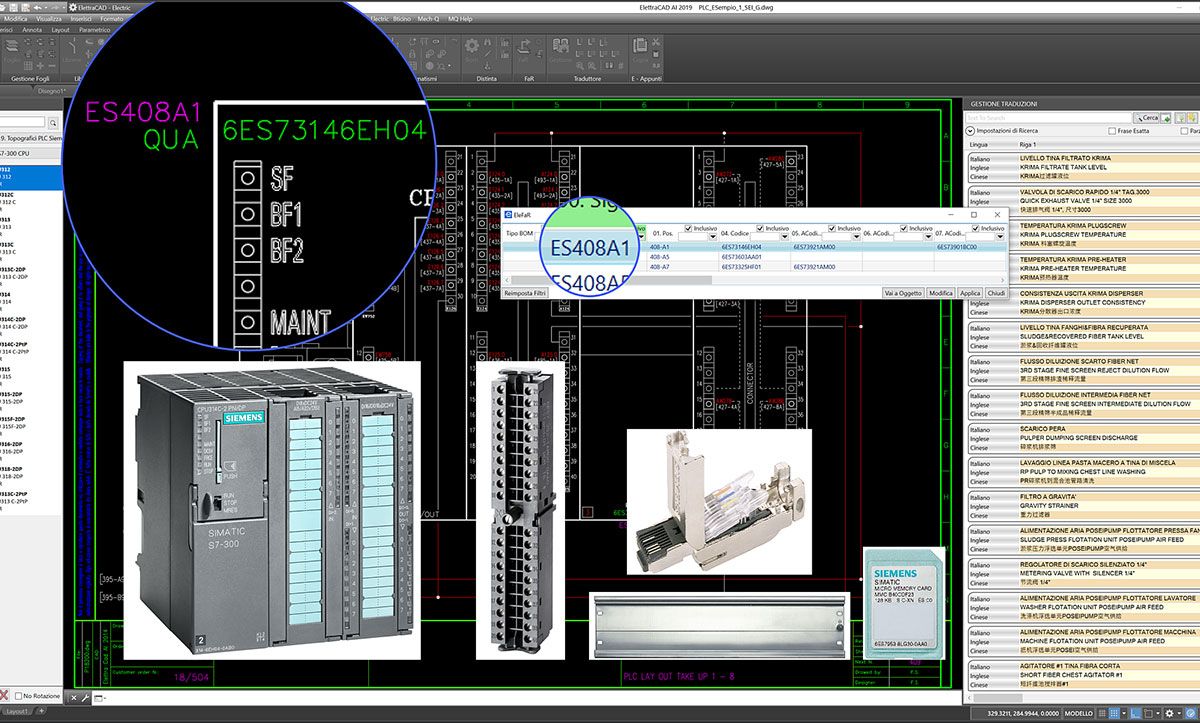

Per completare lo schema una comoda interfaccia evidenzia, mediante colori, gli elementi già inseriti, semplificando l’inserimento di quelli mancanti, con indirizzo, numero del pin e descrizione.

Gli indirizzi vengono assegnati con un’interfaccia dedicata nella quale si sceglie la base letterale, l’eventuale integrazione alla numerazione automaticamente proposta e se richiesto il separatore.

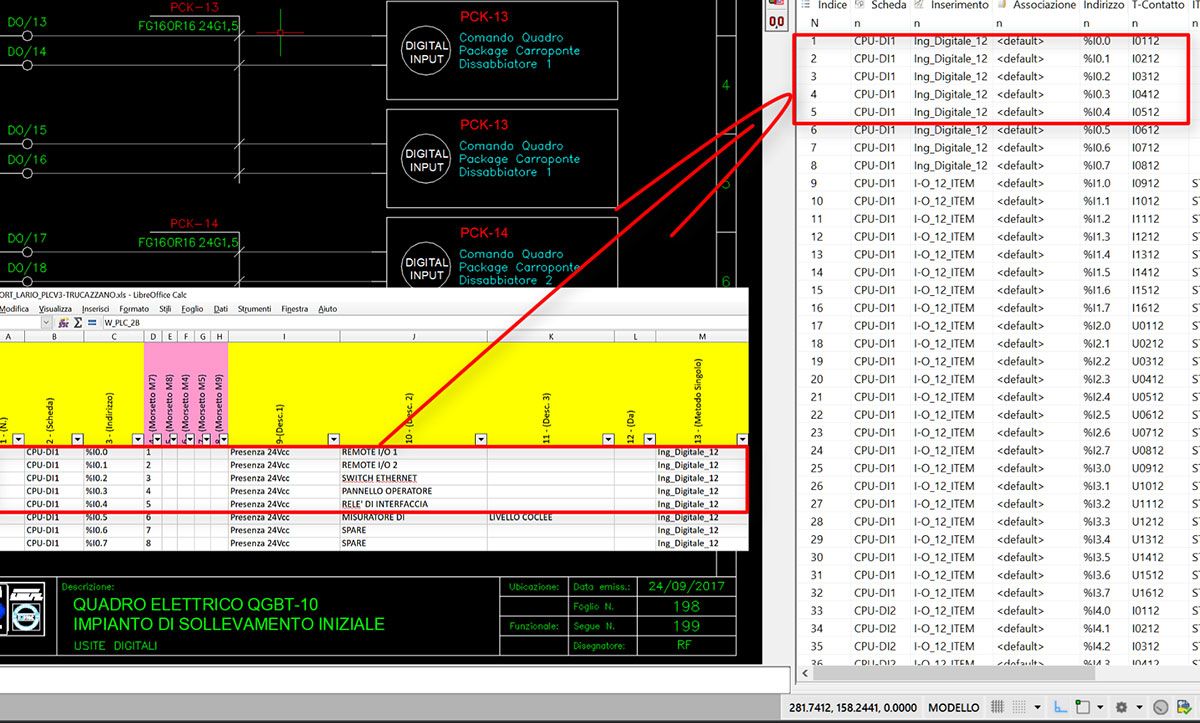

Se la descrizione è aggiunta direttamente nel disegno viene memorizzata nell’interfaccia PLC, viceversa è possibile operare nell’interfaccia dedicata dove sono già presenti tutti i moduli già inseriti nello schema e nella quale le descrizioni possono essere importate ed esportate in fogli Excel. La modifica nell’interfaccia viene automaticamente riportata nel disegno e viceversa.

Anche il riepilogo è totalmente automatico, quindi già pronto per il trascinamento nel disegno dalla Board.

Se nella vostra azienda l’impiego dei PLC è rilevante ed è richiesta una progettazione veloce, automatica e completa di tutti i dati il nuovo modulo PLC di ElettraCAD è certamente la miglior soluzione.
